Екатерина Оганесян — автор и ведущий преподаватель курсов по структурированным кабельным системам (СКС). Имеет более чем 25-летний практический опыт в проектировании, построении, сертификации, сопровождении, аудите и экспертизе проектов медных и волоконно-оптических кабельных систем, построенных на продукции отечественных и зарубежных изготовителей.

Из-за чего СКС работает нестабильно

• Подрядчики прокладывают витую пару «вдогонку» к стройке, не понимая разницы между категориями кабелей и не понимая, в чем разница между медной витой парой и омедненной. Довольно часто установленную кабельную систему обслуживает и расширяет сисадмин, имеющий довольно смутное представление о среде передачи. Коннекторы обжимать он учился по видео из интернета, и еще повезло, если кабель он зачищает специальным инструментом, а не канцелярским ножом.

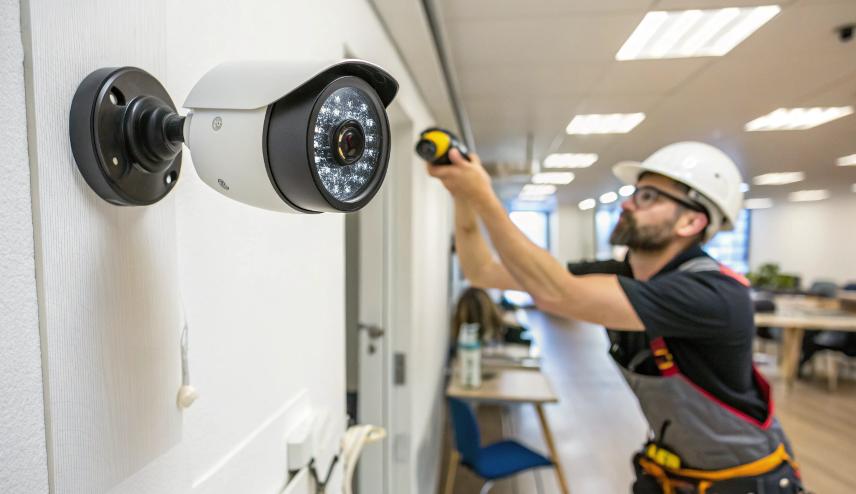

• Многие из тех, кто ставит камеры видеонаблюдения, не знают смысл обозначения AWG, а потом удивляются, почему PoE-шная камера работает неустойчиво, а то и вовсе отключается.
• Оптика сейчас приходит всюду, но до сих пор удивительно много людей не знает, чем многомод отличается от одномода, или каким должен быть порядок волокон в оптической полке. Многие даже не представляют себе, насколько сильно обычная грязь сказывается на работе ВОЛС, не имеют под рукой средств для очистки коннекторов, а шнуры и порты оборудования держат открытыми, без защитных колпачков.
• На объектах можно увидеть всякое. Нередко от «спецов» можно услышать сакраментальное: «Но ведь работает же!» Вот только работает нестабильно и не всегда. Что примечательно, вовсе не трудно сделать так, чтобы работало надежно, максимально эффективно, гарантированно. Но для этого нужно знать, как. И почему. Или, если угодно, что будет, если сделать не так.

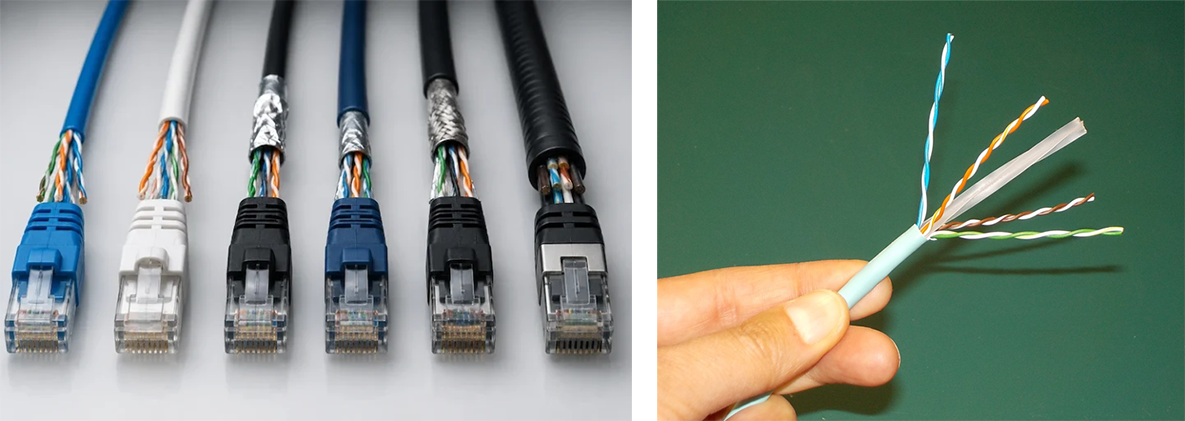

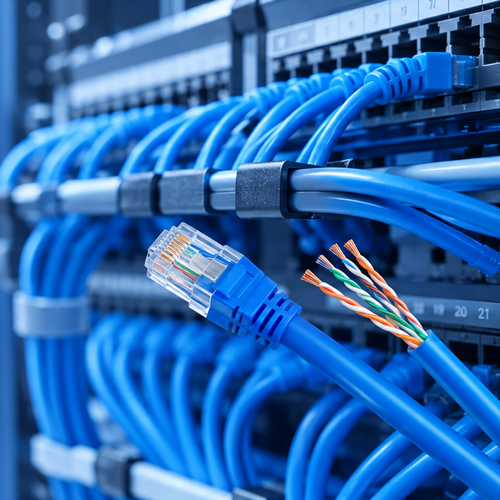

Медная витая пара

Стандарты есть — знаний нет. TIA, ISO, CENELEC, ГОСТ — все стандарты детально прописаны и проверены практикой. Но кто их читает? И можно ли сходу понять, как применить положения стандартов на практике?

У многих на слуху ограничение по расстоянию в 100 м витой пары. Меньше людей знают про 90 м и понимают разницу между постоянной линией и каналом. Еще меньше знают расшифровку аббревиатуры MPTL и область применения такой конфигурации. И уж совсем мало кто понимает, как и чем это правильно тестировать. А потому до сих пор на объектах можно встретить кабельные сегменты, оконцованные «на коленке» обжимной вилкой, и наблюдать, как технари задумчиво чешут в затылке, когда не поднимается гигабит... А ведь вилки для полевой заделки со встроенной печатной платой и контактами IDC существуют на рынке уже не первое десятилетие!

В медных средах есть много способов накосячить, начиная от чрезмерного расплетения витков пар до использования «бочек», чтобы из двух длинных коммутационных шнуров получить подобие кабельного сегмента. Так делать нельзя! Но слаботочная сеть не накажет горе-специалистов немедленно. В ней нет опасных токов, чреватых коротким замыканием, а у пользователей нет анализаторов трафика, чтобы проверить фактическую (а не объявленную) скорость передачи в сети. Косяки неизбежно выявятся, но это будет потом, когда устранить их будет существенно дороже, чем предотвратить. Это знает каждый, кто хотя бы раз в жизни бродил по этажам с тон-генератором и щупом в поисках второго конца кабеля.

Единственный выход из такого положения — дать и заказчикам, и подрядчикам, всем участникам процесса проектирования, обсмечивания, монтажа, тестирования, сдачи-приемки и последующего сопровождения кабельной системы достаточный объем знаний о том, как работают компоненты СКС, как их выбрать, правильно установить, протестировать, а затем эксплуатировать установленную систему на протяжении всего срока службы. Когда специалист понимает, как правильно и почему, качество его работы гораздо выше.

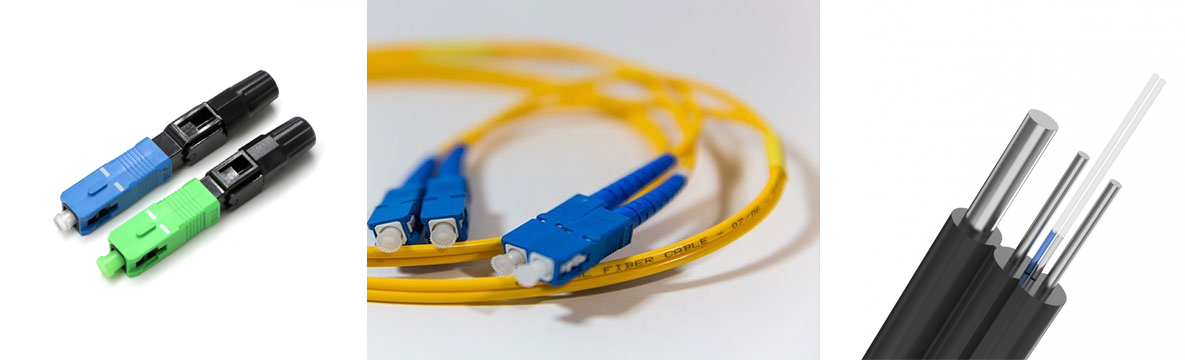

Волоконная оптика

В каких случаях лучше ставить одномодовое волокно, а когда многомодовое? Что вносит основной вклад в цену волоконно-оптической системы связи − пассивное оборудование или активка? Провайдер с городского узла связи придет в здание одномодом, но нужно ли магистрали внутри объекта делать на одномодовом волокне, если расстояния невелики? В чем особенности работы с «одноглазыми» и «двуглазыми» трансиверами, каким сделать порядок волокон в оптических полках и какие брать шнуры для работы оптического оборудования, прямые или кроссоверные? Что вообще будет, если воткнуть многомодовый шнур в одномодовый трансивер, и наоборот?

В чем разница между разъемами MPO и MTP? Сколько в них волокон и во сколько рядов они выстроены? Где используется «мама», где «папа», какой в них порядок волокон и как на него влияют проходные адаптеры? В центрах обработки данных регулярно возникают такие вопросы, и лучше, если они будут решены до установки многоволоконной системы определенной конфигурации, а не после, когда вдруг выяснится, что порядок волокон не тот, что нужно...

В оптике нельзя обойти вниманием инспектирование разъемов (с помощью оптических микроскопов, а лучше видеомикроскопов с адаптерами соответствующего типа и, желательно, возможностью сохранения картинки в памяти). И, разумеется, вопросы наличия и регулярного применения средств для очистки торцов от загрязнений. Производители претерминированных оптических решений часто говорят о наболевшем: клиенту привозят и ставят сегменты, оконцованные и протестированные в заводских условиях.

Через некоторое время после сдачи-приемки персонал заказчика подключает активное оборудование и в гневе предъявляет претензию: «Ничего не работает! Брак! Меняйте сегменты!» А потом выясняется, что при подключении за состоянием торцов шнуров никто не следил, на коннекторах грязь, и достаточно воспользоваться даже не влажным методом, а кликерами для сухой очистки, чтобы все заработало.

Беспроводные сети

Беспроводная среда (Wi-Fi ли это или радиодоступ) так или иначе в каком-то месте переходит в проводную, кабельную среду. Где разместить точки доступа? Какую предусмотреть пропускную способность кабельных сегментов, ведущих к ним? Каковы особенности питания по Ethernet в сочетании с передачей данных, особенно высокоскоростной? Все эти аспекты надо учитывать еще на этапе первичного проектирования. Если объект новый, то строящегося здания в этот момент может еще не быть. Проектирование СКС ведется одновременно с проектированием здания, и крайне желательно, чтобы эти процессы были согласованы и грамотно увязаны друг с другом. Понятно, что для этого все вовлеченные стороны должны обладать общими базовыми знаниями и говорить на одном техническом языке.

«Поставить» руки, и не только

Если не уследить за работой неквалифицированных инсталляторов, если они ходят ногами по кабелю категории 5e, а потом затягивают его в трассы с «баранами» и заломами, то не стоит удивляться, что вместо ожидаемого гигабита у вас едва поднимется 100 Мбит/с, а сеть будет отчаянно тормозить. К работе с категорией 6A или выше «необученные руки» вообще допускать нельзя, иначе закупка высокопроизводительных компонентов потеряет всякий смысл. Если же речь идет об экранированной витой паре, причем с разными вариантами экранов, то будет уже большой удачей, если при разделке экран не срежут тем самым канцелярским ножом.

На практических занятиях с медной витой парой все эти нюансы надо пробовать вживую. Принцип «ты не умничай, ты пальцем покажи» никто не отменял, как и необходимость работать руками с реальными компонентами на практике. «Ставить руки» нужно и сотрудникам монтажных подразделений, и техперсоналу провайдеров и владельцев ЦОД, и тем системным администраторам, кто на своем рабочем месте должен уметь делать все – и шнур обжать, и новый кабель прокинуть, и модуль на рабочем месте расшить.

Заказчикам, которые поручают монтаж сторонним подрядчикам, нелишне убедиться, что исполнители обладают должной квалификацией, прежде чем заключать договор и допускать их к своим объектам.

Раньше в России работали партнерские программы: Systimax, Legrand, R&M, Siemon, Belden, Schneider Electric, HUBER+SUHNER и другие.

Сейчас развиваются отечественные производители: Альфатек, Datalan, DKC, Emilink/NTSS, Eurolan, iTK, Lanmaster, Rexant, Сулкан.

Авторизация от признанного бренда – один из способов обеспечить качество: бренд проводит обучение для сотрудников компаний-партнеров, обеспечивает им поддержку, контролирует их работу и выдает заказчикам гарантии на установленные системы. Но учебные программы брендов продвигают продукцию бренда. Специалисту нужны универсальные технические знания: среды передачи, топологии, ограничения по расстоянию.

Применительно к СКС это означает, что нужно разбираться в средах передачи, вариантах топологии кабельных систем, ограничениях по расстоянию, и лишь затем выбирать желаемый бренд под свои задачи и имеющиеся финансовые средства. Или Noname, если с деньгами совсем плохо. В этом случае риски выше, но на то и нужны курсы обучения, чтобы свести возможные негативные последствия к минимуму.

Курс центра «Специалист», посвященный СКС, и курсы под заказ, позволяющие изучить вопросы тестирования медных и волоконно-оптических систем, а также рефлектометрию оптических волокон, не привязаны ни к одному из производителей оборудования и опираются только на телекоммуникационные стандарты и требования к физическим параметрам, а они едины для всех.

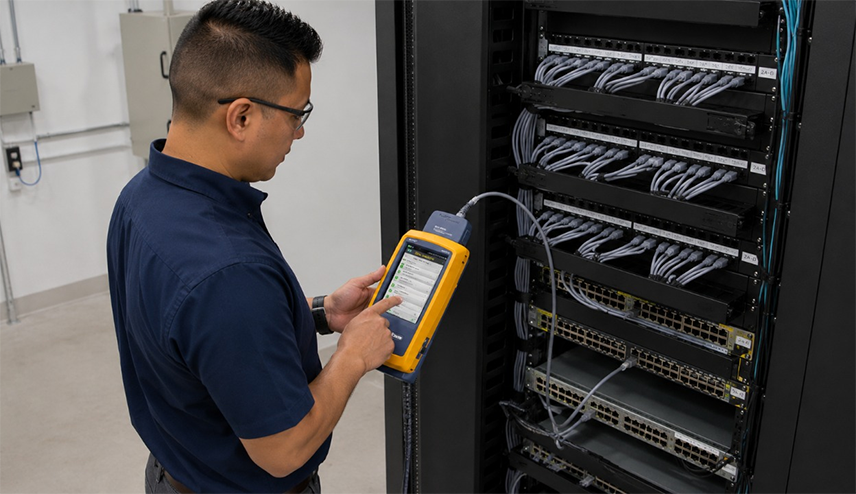

Обучение сертификационным и рефлектометрическим измерениям проводится на конкретном оборудовании, имеющемся у заказчика, с изучением его специфических особенностей и функциональных возможностей, но всегда с опорой на физику происходящих явлений, а не торговую марку. Технический специалист должен обладать универсальными знаниями, ведь именно от этого в итоге будет зависеть работоспособность установленной кабельной системы.
